1、制氧机设备类型：VPSA
2、安装地点/时间：广东韶关，2022.07.03
3、塔直径（内）：2.68m 高度：6.5m

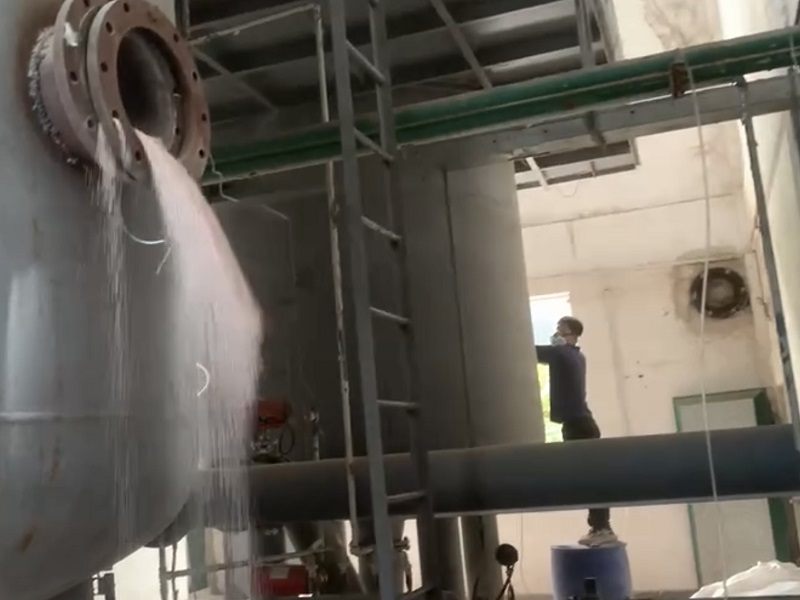

4、装填量：
（1）共计 14 吨 5A 制氧分子筛，7 吨/塔
（2）2.5 吨活性氧化铝，1 吨/塔
5、客户主要技术性能要求：
氧气流量 350Nm³/Hr 氧气浓度 ≥93%±2%

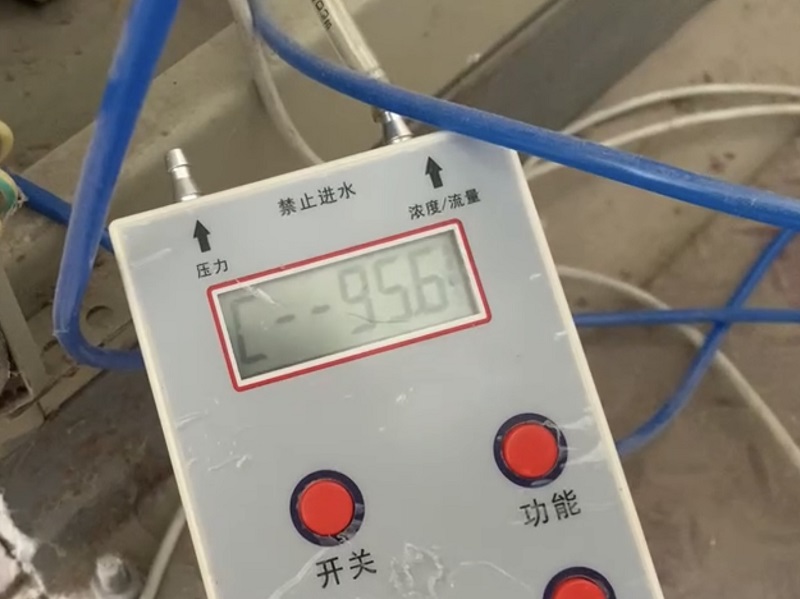

安装鑫淘制氧分子筛后，流量 340-380Nm³/Hr 氧浓度 95.6%
6、筛网、棉布选购要求：
（1）304 不锈钢丝网要求： 塔直径(mm)Ⅹ4（共计 4 块，2
个塔，每个塔 2 块，上层一块，底层一块）
（2）无妨棉布要求： 塔直径(mm)Ⅹ4（共计 4 块，2 个塔，
每个塔 2 块，上层一块，底层一块）
备注：如果购买不到该直径网筛、无妨棉布需塔直径(mm)Ⅹ8
VPSA 制氧机工艺
VPSA 制氧系统主要由鼓风机、真空泵、切换阀、吸附器和氧气平衡罐（氧气压缩机、储气罐）组成。
VPSA 是真空解吸：
（一） 真空变压吸附（简称 VPSA）制氧设备，即穿透大气压的条件下，利用专用分子筛选择性吸附空气中的氮气、二氧化碳合水等杂志，在抽真空的条件下对分子筛进行解吸，从而循环制得高纯度的氧气（90-95.6%）。VPSA 能耗较低，设备越大其能耗越低空气经过过滤器进入鼓风机，在鼓风机的输送下从吸附塔下部进入。吸附塔下部填充活性氧化铝，活性氧化铝的作用是去除空气中的水分和二氧化碳及少量其他气体，以免使沸石分子筛“中毒”。吸附塔上部是沸石分子筛，当空气流经填满的分子筛固定床时，空气中的氧分子筛在吸附作用力下扩散到分子筛固体中去，氧气分子通过床层到缓冲罐中。缓冲罐与氧压机相连，将产品压缩到用户所需的压力，送到储气罐中，供生产使用。经过一段时间的吸附，分子筛颗粒中充满氮气分子，达到吸附饱和阶段，此时关闭空气进口阀，利用塔里的富氧空气对刚抽真空的另一塔进行冲洗，等压力降后关闭均压阀，同时打开真空泵进口阀对塔体抽真空，到一定真空度后利用另一塔内的富氧气机缓冲罐中部分氧气对分子筛冲洗，从而使吸附剂彻底解吸。
VPSA 的每个吸附器都交替执行以下步骤：吸附--------真空解吸-----冲压
（二）PSA 与 VPSA 区别
PSA 制氧机压力一般 0.5-0.8MPa，VPSA 吸附压力是 0.05MPA，仅为 PSA 制氧机的 1/10 不到。最重要的是 VPSA 能耗更低，更加环保，绿色
